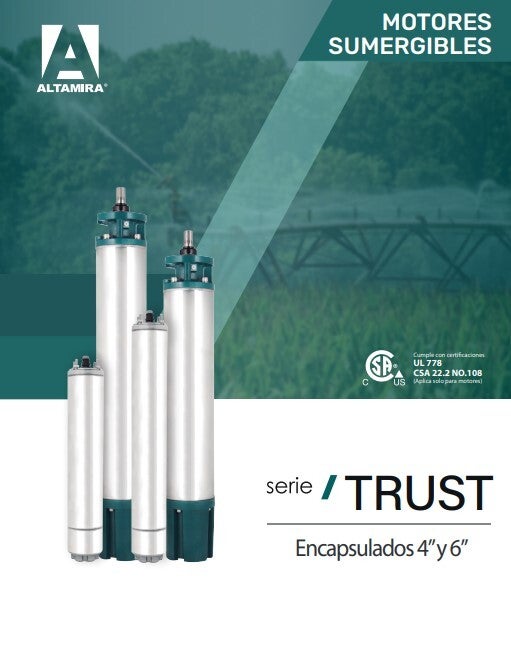

Motores Sumergibles Serie Trust 4" A 6" (1/2 HP A 50HP)

MOTOR SERIE TRSUT

Amplia gama de motores sumergibles de diseño encapsulado fabricados en acero inoxidable y hierro dúctil. Ideales para aplicaciones de pozos profundos, cisternas, norias, tinacos, etc.

APLICACIONES

  • Sistema de agua potable
  • Ganadería
  • Industrial
  • Comercial
  • Agrícola
  • Doméstico

VENTAJAS

  • Alta calidad
  • Mayor protección y mejor desempeño eléctrico gracias a su
    diseño encapsulado
  • Ideal para pozos profundos
  • Robusta construcción en acero inoxidable y hierro dúctil
  • Conector con identificación de cables por códigos de colores
    para facilitar la conexión. Diseño desmontable para fácil
    mantenimiento
  • Refrigerado y lubricado mediante agua y glicol
  • Pararrayos incluido en modelos monofásicos
  • Desarenador en caucho de nitrilo (NBR)
  • Sistema de empuje axial tipo kingsbury
  • Acoplamiento NEMA
  • Respaldo de refacciones

OPERACION

• Trabajo Continuo
• Grado de protección: IP 68
• Clase de aislamiento: F (Alta temperatura)
• Temperatura máxima del agua: 30°C
• Arranques máximos por hora: 20
• Máxima variación de voltaje permitida: ± 10%
• Máxima profundidad de inmersión: 150 m
• Mínima velocidad de enfriamiento: 0.08 m/s (motor 4”)
0.16 m/s (motor 6”)

CONSTRUCCION MOTOR SUMERGIBLE TRUST 4"

1 Eje Acero inoxidable 420
2 Tornillería Acero inoxidable 304
3 Carcasas de estator y soportes Acero inoxidable 304
4 Diafragma Caucho de nitrilo (NBR)
5 Cable conector 1.7 m (hasta 2 Hp) y 2.5 m (> 2 Hp)
6 Retén Caucho de nitrilo (NBR)
7 Soportes superior e inferior Hierro fundido tratado con cataforesis

CONSTRUCCION MOTOR SUMERGIBLE TRUST 6"

1 Eje Acero inoxidable 420
2 Tornillería Acero inoxidable 304
3 Carcasa de estator Acero inoxidable 304
4 Diafragma Caucho de nitrilo (NBR)
5 Cable conector 3 m (hasta 25 Hp) y 5 m (> 25Hp)
6 Sello mecánico Carbón / cerámica
7 Soportes superior e inferior Hierro fundido

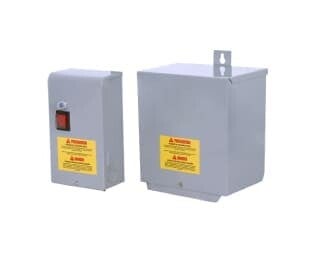

Cajas de Control Para motores Trust (1/2HP a 5HP)

(Para motores monofásicos de 3 hilos)
CAJA DE CONTROL (PARA MOTORES MONOFÁSICOS)
• Robusta caja metálica
• Pintura resistente a la intemperie
• Incluye interruptor ON / OFF con protección contra polvo y humedad
• Relé térmico para protección contra sobre corriente
• Diseñada para montarse en pared
• Diagrama de conexiones incluido
• Cajas de 0.5 Hp a 1 Hp con capacitor de arranque
Cajas de 1.5 Hp a 5 Hp con doble capacitor (arranque y trabajo)
• Regleta de conexiones incorporada

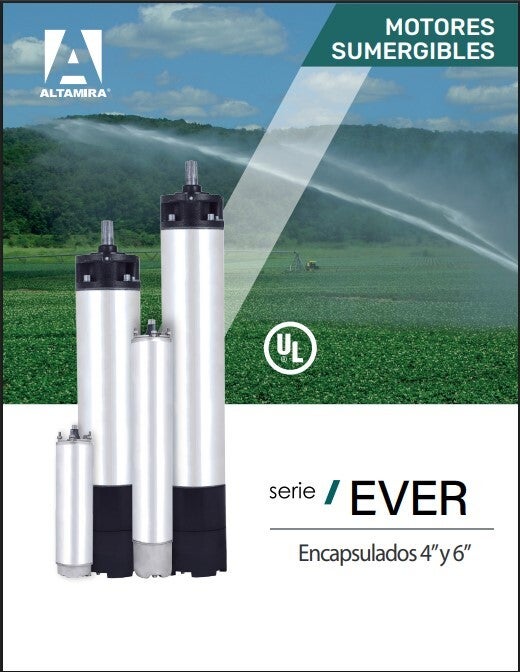

Motores Sumergibles EVER 4" (1/2 HP A 60HP)

MOTOR SERIE EVER

Amplia gama de motores sumergibles de diseño encapsulado fabricados en acero inoxidable y hierro dúctil. Ideales para aplicaciones de pozos profundos, cisternas, norias, tinacos, etc.

APLICACIONES

  • Sistema de agua potable
  • Ganadería
  • Industrial
  • Comercial
  • Agrícola
  • Doméstico

VENTAJAS

  • Alta calidad
  • Mayor protección y mejor desempeño eléctrico gracias a su
    diseño encapsulado
  • Ideal para pozos profundos
  • Robusta construcción en acero inoxidable y hierro dúctil
  • Conector con identificación de cables por códigos de colores
    para facilitar la conexión. Diseño desmontable para fácil
    mantenimiento
  • Refrigerado y lubricado mediante agua y glicol
  • Pararrayos incluido en modelos monofásicos
  • Desarenador en caucho de nitrilo (NBR)
  • Sistema de empuje axial tipo kingsbury
  • Acoplamiento NEMA
  • Respaldo de refacciones

OPERACION

• Trabajo Continuo
• Grado de protección: IP 68
• Clase de aislamiento: F (Alta temperatura)
• Temperatura máxima del agua: 30°C
• Arranques máximos por hora: 20
• Máxima variación de voltaje permitida: ± 10%
• Máxima profundidad de inmersión: 150 m
• Mínima velocidad de enfriamiento: 0.08 m/s (motor 4”)
0.16 m/s (motor 6”)

MOTOR MONOFASICO 2 HILOS EVER 4"

1  Eje Acero inoxidable 304
2. Tornillería  Acero inoxidable 304
3. Soporte superior Hierro fundido tratado con cataforesis más una carcasa en acero inoxidable 304
4. Carcasa de estator Acero inoxidable 304
5. Diafragma Caucho
6. Cable conector 1.75 m a 4 m
7. Retén Plástico y Acero
8. Soporte inferior Hierro fundido tratado con cataforesis

MOTOR TRIFASICO 3 HILOS EVER 6"

1. Eje  Acero inoxidable 304
2. Tornillería Acero inoxidable 304
3. Carcasa de estator Acero inoxidable 304
4. Diafragma Caucho
5. Cable conector 4 m a 5 m
6. Sello mecánico Carburo de silicio / Carburo de silicio
7. Soporte superior e inferior Hierro fundido tratado con cataforesis

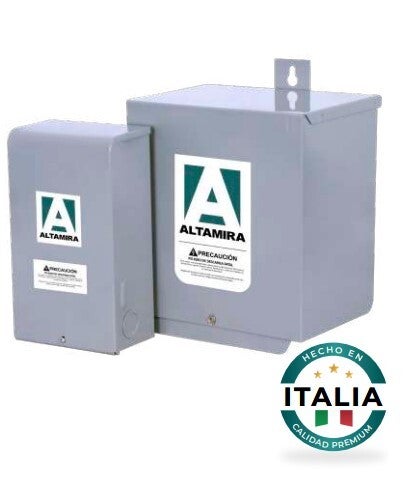

Cajas de Control Para motores EVER (1/2HP a 5HP)

(Para motores monofásicos de 3 hilos)
• Caja metálica robusta.
• Pintura resistente a la intemperie.
• Relé térmico de protección contra sobre corriente (solo modelos
de 1.5 Hp a 5 Hp).
• Diseñada para montarse en pared.
• Diagrama de conexiones incluido.
• Cajas de 0.5 Hp a 1 Hp con capacitor de arranque.
Cajas de 1.5 Hp a 5 Hp con doble capacitor (arranque y trabajo).
• Regleta de conexiones incorporada

Motores Sumergibles Aqua Pak  4" (1/2 HP A 10HP)

MOTOR SUMERGIBLE AQUA PAK

Motores sumergibles AQUA PAK de 4” a baño de aceite de
calidad PREMIUM para pozos profundos de 4” de diámetro y
mayores, norias, cisternas, etc.

APLICACIONES

• Sistemas de agua potable
• Pozos profundos
• Cisternas
• Norias

VENTAJAS

• Acoplamiento NEMA 4”
• Cable conector desmontable para rápido y fácil mantenimiento
• Longitud del cable conector: 1.7 m (hasta 2 HP) y 2.5 m (3
HP y mayores)
• Bobina y baleros lubricados en aceite
• Construcción externa en acero inoxidable
• Alta calidad. Muy robusto
• Respaldo de refacciones. Taller de servicio
• Tratamiento de cataforesis (proceso de pintado por
inmersión) aplicado en soporte superior para evitar la
oxidación

CARACTERISTICAS DE CONSTRUCCION

• Carcasa de motor y cubierta de soportes superior e inferior
construidas en acero inoxidable AISI 304.
• Eje motor: acero inoxidable AISI 304 (1/2 - 3 HP) y acero
inoxidable AISI 630 (5-10 HP).
• Materiales del cable conector con certificación CE (para
aplicaciones de agua potable).
• Baleros superior e inferior construidos en acero inoxidable y
lubricados en aceite
• Sello mecánico en carbón / cerámica.

CARACTERISTICAS DE OPERACION

• Rango de temperatura del agua: 5 a 35°C
• Máxima variación de voltaje permitida: ± 10%.
• Mínima velocidad de enfriamiento: 0.2 m/2
• Posición de operación: Vertical
• Máxima profundidad de inmersión: 150 m

MOTOR 4"

• Lubricado en aceite de calidad PREMIUM, no tóxico,
incoloro y cumple con los requerimientos nacionales e internacionales de la farmacéutica de aceites blancos (aprobado
por la USA FDA, US Pharmacopoeia/National Formulary,
European Pharmacopoeia).
• Asíncrono, 60Hz, dos polos (3450 RPM)
• Rotor tipo jaula de ardilla construido en aluminio (0.5 a 3 HP)
o cobre (5 a 10 HP)
• Voltajes disponibles: 1F 115/230V y 3F 230/460V
• Aislamiento clase F
• Protección IP68
• Servicio Continuo

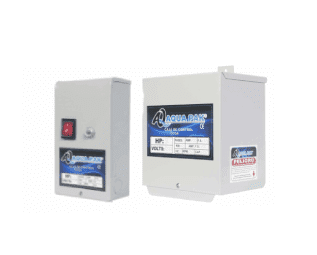

Cajas de Control Para motores AQUA PAK (1/2HP a 5HP)

• Caja metálica robusta
• Pintura resistente a la intemperie
• Incluye interruptor ON / OFF protegido contra humedad
y polvo (excepto modelo de 5HP)
• Relé térmico de protección contra sobre corriente
• Regleta de conexiones (muy robusta)
• Diseñada para montarse en pared
• Diagrama de conexiones incluido
• 1/2, 3/4 y 1 HP, con capacitor de arranque
• 1.5, 2, 3 y 5 HP, con doble capacitor

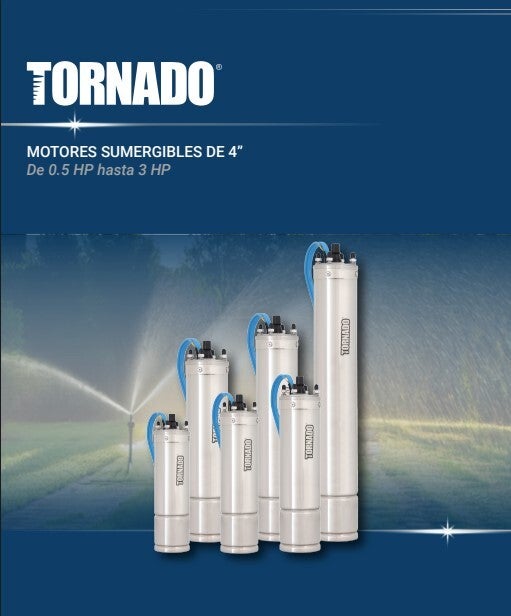

Motores Sumergibles Tornado  4" (1/2 HP A 3 HP)

MOTOR SUMERGIBLE TORNADO

Motores sumergibles TORNADO de 4” a baño de aceite de
calidad PREMIUM para pozos profundos de 4” de diámetro y
mayores, norias, cisternas, etc.

APLICACIONES

• Sistemas de agua potable
• Pozos profundos
• Cisternas
• Norias

VENTAJAS

• Acoplamiento NEMA 4”
• Cable conector desmontable para rápido y fácil mantenimiento
• Longitud del cable conector: 1.7 m (hasta 2 HP) y 2.5 m (3
HP y mayores)
• Bobina y baleros lubricados en aceite
• Construcción externa en acero inoxidable
• Alta calidad. Muy robusto
• Respaldo de refacciones. Taller de servicio
• Tratamiento de cataforesis (proceso de pintado por
inmersión) aplicado en soporte superior para evitar la
oxidación

CARACTERISTICAS DE CONSTRUCCION

• Carcasa del motor construida en acero inoxidable 201.
• Eje del motor en acero inoxidable 304.
• Baleros superior e inferior construidos en acero inoxidable y
lubricados en aceite.
• Sello mecánico construido en carburo de silicio.
• Soporte superior en hierro, con tratamiento de cataforesis.

CARACTERISTICAS DE OPERACION

• Rango de temperatura del líquido: 5°C a 35°C
• Posición de operación: Vertical
• Velocidad: 3 450 r/min
• Frecuencia: 60 Hz
• Máxima profundidad de inmersión: 50 m

MOTOR 4"

• Tipo de enfriamiento: Aceite
• Tipo de motor: Asíncrono, 2 polos
• Tipo de aislamiento: Clase F
• Protección: IP68 (Motor)
IP54 (Caja de control)
• Protección IP68
• Servicio Continuo

Cajas de Control Para motores AQUA PAK (1/2HP a 5HP)

  • Construida en plástico ABS.
  • Incluye interruptor ON / OFF con protección contra polvo y humedad.
  • Relé térmico para protección contra sobre corriente.
  • Regleta de conexiones incorporada.
  • Diseñada para montarse en pared.
  • Diagrama de conexiones incluido.
